Cimatron Version 2024

Was ist neu in Cimatron 2024?

Cimatrons neue Version 2024 mit beispielloser Funktionalität für den modernen Werkzeug- und Formenbau

Die Weiterentwicklung von Cimatron konzentriert sich weiterhin auf seine Kernfunktionalität. Zusätzlich wurden in Cimatron 2024 neue Technologien integriert, die in Zusammenarbeit mit Sandvik Coromant entwickelt wurden.

Mit der Einführung neuer Funktionen in allen Bereichen des Produkts ist die Version 2024 ein umfangreiches Release, das sich auf 5 Schlüsselbereiche konzentriert: Automatisierung, vereinfachte Benutzeroberfläche, Produktivität, Prozessmanagement und digitale Konnektivität.

Die deutschsprachige Version wird vorraussichtlich im Herbst 2023 ausgeliefert werden.

Broschüre herunterladen

Zeichnungserstellung / Benutzeroberfläche

  • Eine Reihe von Verbesserungen unterstützen den Benutzer bei seinen wiederkehrenden Arbeitsabläufen. Dazu gehören: Die Kontrolle über die Abstände der Zeichnungsblätter bei Mehrfachansichten, die Batch-Verarbeitung für Zeichnungsaktualisierungen, Tangenten-Kontrolle für das Verblenden von Flächen und eine einfache Auswahloption für das Erzeugen von Deckelflächen.
    Batch drawing updates
    Zeichnungsupdates im Batch-Betrieb
  • Cimatron 2024 bietet darüber hinaus eine neue, übersichtliche Benutzeroberfläche zur Steuerung der Zeichnungsstandards, eine verbesserte Visualisierung der Entformungsanalyse und die Option, Fasen automatisch auszuwählen.
    Auto selection and chaining of chamfer faces
    Mehrere Fasen automatisch anwählen
  • CAD-Anwender können sich auch über viele neue Funktionen in der 2D-Zeichnungserstellung freuen: Import von PDFs als echte Geometrie und Text, Bemaßung des kürzesten Abstands, erweiterte Symbole und eine verbesserte Kontrolle über geometrische Bezüge und Toleranzen (Form- & Lagetoleranzen).
    Improved geometric datum and tolerancing (GD&T)
    Verbesserte Kontrolle von geometrischen Bezügen und Toleranzen (Form- & Lagetoleranzen)

CAD

    • Formenbauer erhalten leistungsstarke CAD-Erweiterungen für die Rippenkonstruktion. Die zusätzlichen Funktionen erlauben die Verwendung mehrerer Konturen in einem einzigen Arbeitsgang sowie die automatische Verlängerung der Rippengeometrie bis zu den Seitenwänden des Teils. Darüber hinaus kann Cimatron 2024 jetzt auch einen Teilbereich einer Rippengeometrie in komplexen Szenarien erzeugen, in denen eine komplette Rippe nicht automatisch erzeugt werden kann.
    • Für die Formkonstruktion wurde die Erstellung von 3D-Angusskanälen verbessert. Die neue Option sorgt dafür, dass sich die Neigung des Querschnitts an der Führungskurve des Angusskanals orientiert und sich der Querschnitt nicht verdreht, sodass ein gleichmäßiger Materialdurchfluss über den Kanalverlauf garantiert ist.
3D runner design
3D-Angusskanals mit kontrollierter Querschnittsorientierung
  • Die Elektrodenkonstruktion ist ein kritischer Aspekt des Formherstellungsprozesses. Version 2024 bietet eine automatische Rotation des Erodierobjekts zur Optimierung der Elektrode sowie die Möglichkeit, das Erodierobjekt nicht verlängern zu lassen, um den manuellen Designprozess zu vereinfachen.
  • Konstrukteure von Blechwerkzeugen können jetzt auf einfache Weise 3D-Ziehsicken-Geometrien erstellen, um den Materialfluss während des Ziehvorgangs zu steuern und so die optimale Form eines Teils ohne Risse und Falten zu erreichen. Die neue Funktion generiert die Ziehsicke auf der Grundlage des Profiltyps und verschneidet diese automatisch mit den Ziehflächen.
    3D drawbead geometry
    Ziehsicken im 3D erzeugen

CAM

  • Die automatische Vorschubanpassung (AFC) wurde komplett neu entwickelt und optimiert den Materialabtrag bei Schruppbearbeitungen durch die automatische Anpassung der Vorschubgeschwindigkeit, was zu einer sanfteren Bewegung, schnelleren Bearbeitungszeiten und längeren Werkzeugstandzeiten führt sowie zur Schonung der Maschinenkomponenten beiträgt. Live-Benchmark-Tests mit Sandvik Coromant haben gezeigt, dass sich die Bearbeitungszeiten auf CNC-Maschinen so um mehr als 10 % reduzieren.
    Automatically use remaining stock for 5-axis operations
    Die Automatische Vorschubanpassung (AFC) beim Schruppen reduziert die Bearbeitungszeit auf der Maschine um 10%
  • Cimatron 2024 führt eine neue 3-Achsen-Strategie ein, um Fasen oder Verrundungen entlang scharfer Kanten zu erzeugen. CAM-Anwender können Fasen mit konstanter Breite oder konstanter Tiefe sowie Verrundungen mit konstanter Breite oder konstantem Radius erzeugen.
    3-axis deburring
    3-Achsen Strategie für das Entgraten und Anfasen
  • Bei der 5-Achs-Bearbeitung berücksichtigt die Software nun automatisch den verbleibenden Stock aus vorangegangenen 3-Achs-Bearbeitungen beim Schruppen. Dies erlaubt den Einsatz kürzerer Fräser für höhere Stabilität.
  • Die automatische 5-Achsen-Halterauslenkung wurde deutlich verbessert, so dass sich die Berechnungszeit in einigen Fällen auf bis zu 5% reduziert. Diese drastische Effizienzsteigerung sorgt für eine erhebliche Reduzierung der Gesamtbearbeitungszeit und erhöht die Produktivität.
    5-axis auto tilt
    Automatisches 5-Achsen-Schwenken
  • Eine neue Option zum Vorbohren beim Schruppen verhindert, dass ein Fräser in Taschen bzw. Vertiefungen eintauchen muss. Cimatron definiert automatisch die optimale Position und Tiefe für das Vorbohren als Teil des Schruppvorgangs.
  • Das Modul "Qualitätsmessen" unterstützt jetzt die Mehrfach-Auswahl von Punktelementen zur Messpunktdefinition sowie zylindrische Taster, was vielseitigere und präzisere Prüfprozesse ermöglicht.
    Multipoint selection for probing
    Mehrfach-Auswahl von Punktelementen beim Qualitätsmessen
  • Werkzeugwege können jetzt auf Basis der Werkzeugstandzeit oder der Fräsdistanz aufgeteilt werden. Die höhere Prozesssicherheit, die durch diese Vorgehensweise erzielt wird, ist eine wichtige Voraussetzung für den mannlosen Betrieb.
    Toolpath nodes help predict quality
    Einblendung von Werkzeugwegpunkten zur besseren Visualisierugn der zu erwartenden Oberflächenqualität
  • Darüber hinaus liefert die Einblendung von Werkzeugwegpunkten wertvolle Visualisierungsmöglichkeiten. Diese unterstützt die CAM-Anwender bei der Optimierung der Berechnungsparameter von Schlichtstrategien, um bessere Oberflächenqualitäten zu erzielen. Darüber hinaus wurde die Berechnungszeit der Bearbeitungssimulation erheblich verbessert, was zu einer durchschnittlichen Produktivitätssteigerung von über 30% führt.

Konnektivität

  • Cimatron 2024 legt großen Wert auf digitale Konnektivität. Diesbezüglich eröffnet diese Version die Möglichkeit, die Leistungsfähigkeit von Sandvik Coromant optimal zu nutzen, indem sie eine direkte Integration mit der CoroPlus® Tool Library sowie dem Werkzeugverwaltungssystem TDM herstellt.
    CoroPlus® Tool Library connection
    Anbindung CoroPlus® Tool Library
  • Durch die Nutzung der CoroPlus® Tool Library erhalten Anwender Zugang zu einem umfangreichen Katalog von über 900.000 Zerspanungswerkzeugen. Diese Lösung gibt intelligente Empfehlungen für die Werkzeugauswahl auf der Grundlage von Material, Bearbeitung und Werkzeugtyp. Die Integration optimiert den Bearbeitungsprozess und liefert bessere Ergebnisse, ohne dass manuelle Dateneingaben erforderlich sind.
    TDM library connection
    Anbindung TDM Bibliotheken
  • Cimatron 2024 enthält eine neue Integration zu NCSIMUL für Kunden, die G-Code mit NCSIMUL simulieren möchten. Alle relevanten Daten wie G-Code, Teil, Stock, Spannelemente und Schneidwerkzeuge werden automatisch vom Job Manager an NCSIMUL übertragen.
    NC SIMUL
    Anbindung NCSIMUL

Produkt Highlight Videos

Bemaßung, Form- und Lagetoleranzen

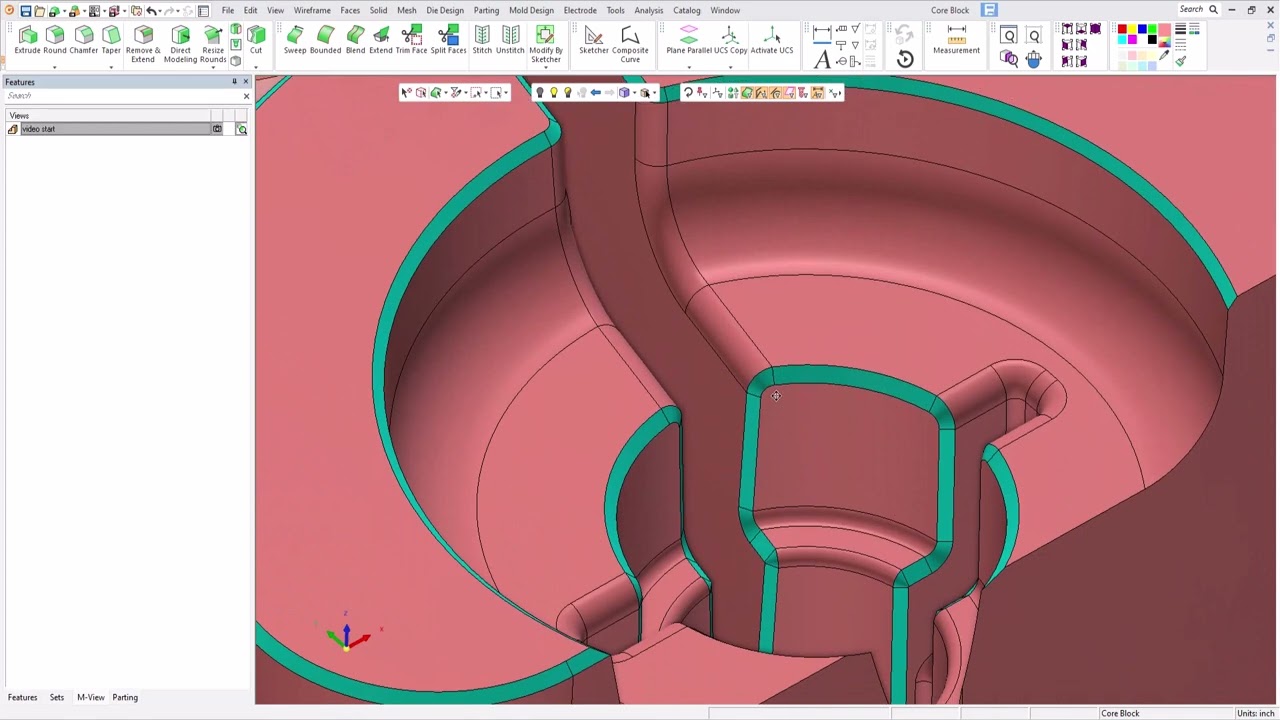

Fasen erzeugen, anwählen, editieren - Cimatron 2024 Highlights

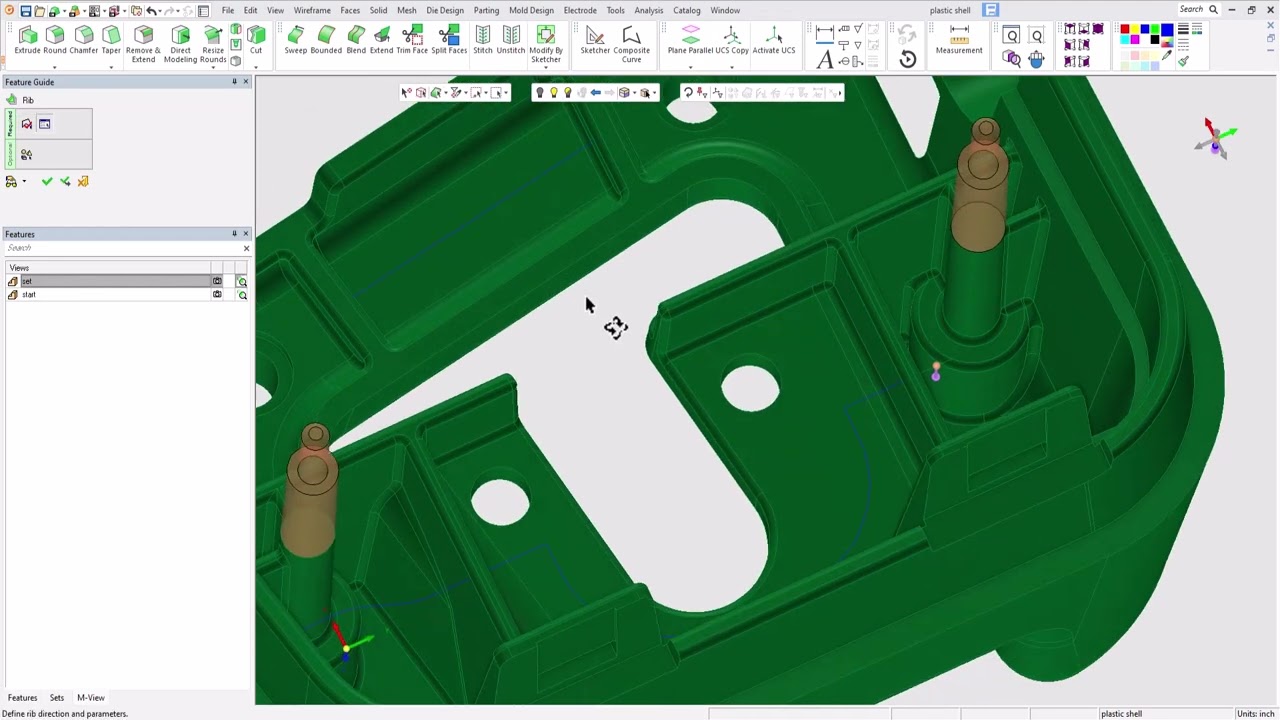

Konstruktion von Versteifungsrippen - Cimatron 2024 Highlights
Arbeits-BKS bei der Formtrennung - Cimatron 2024 Highlights

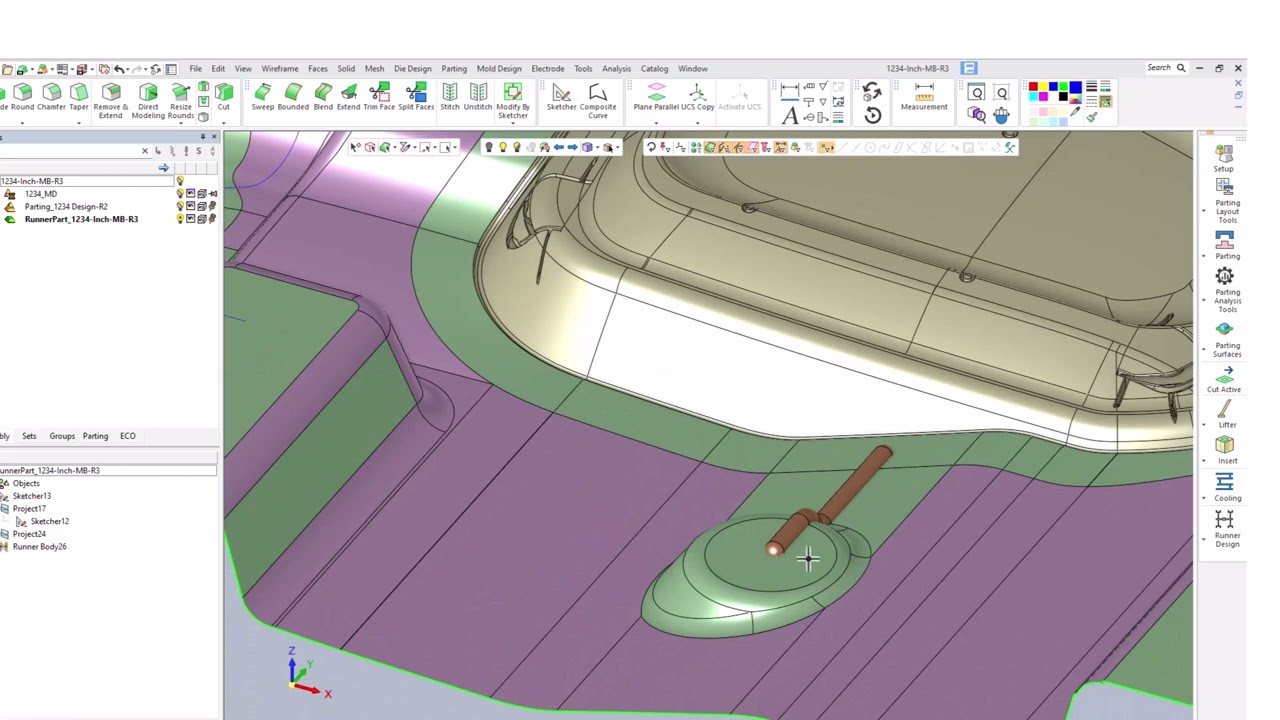

3D-Anguss mit kontrolliertem Querschnitt - Cimatron 2024 Highlights
Erodierobjekt automatisch rotieren - Cimatron 2024 Highlights

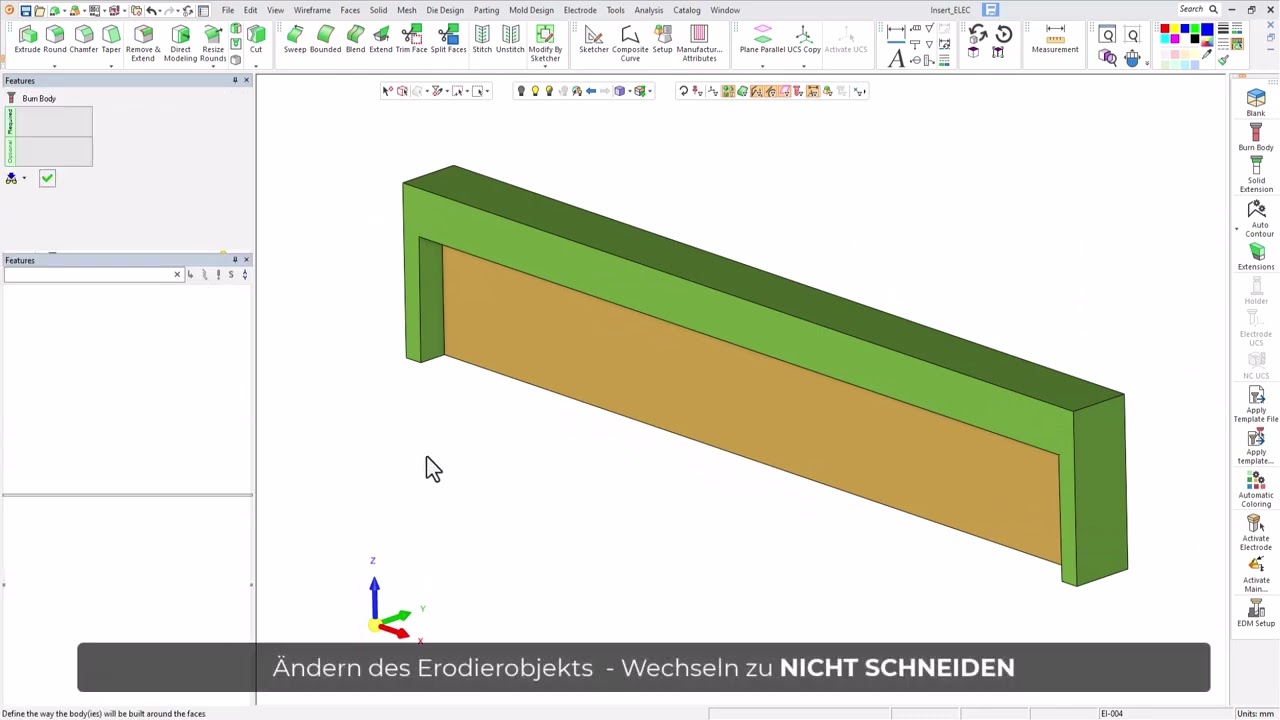

Erodierobjekt erstellen "Nicht schneiden" - Cimatron 2024 Highlights

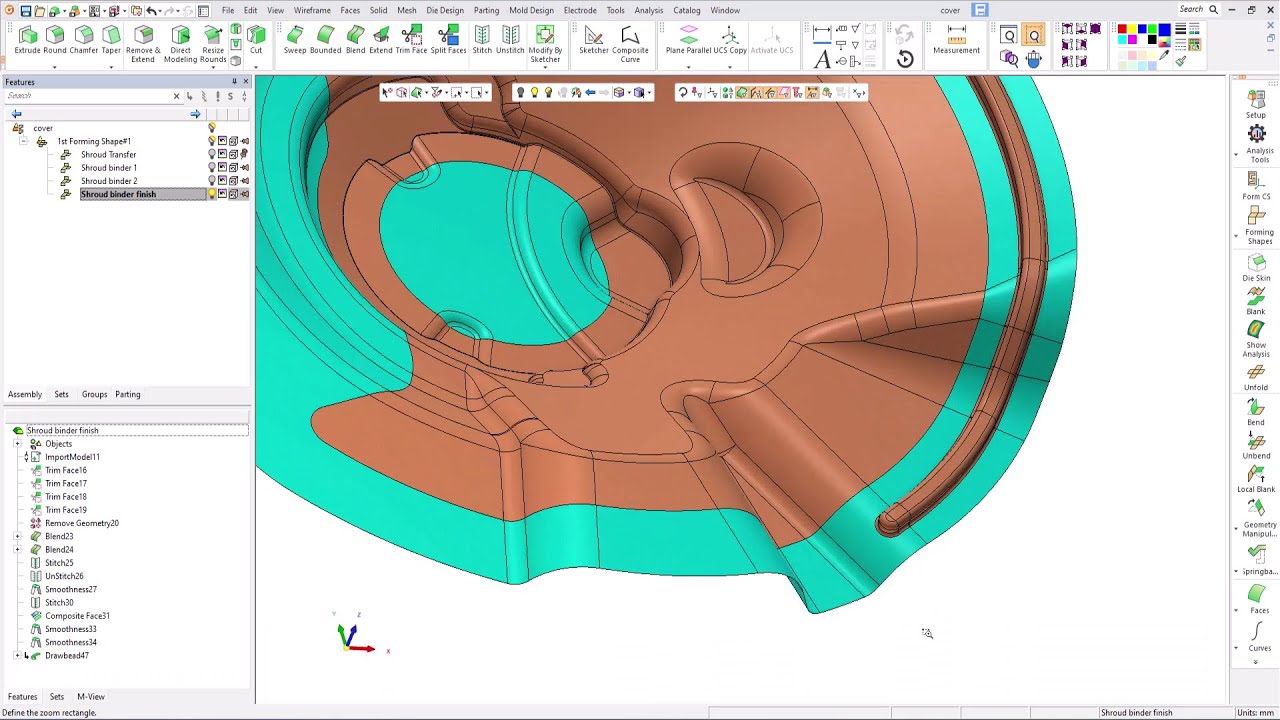

Erzeugung von Ziehsicken - Cimatron 2024 Highlights

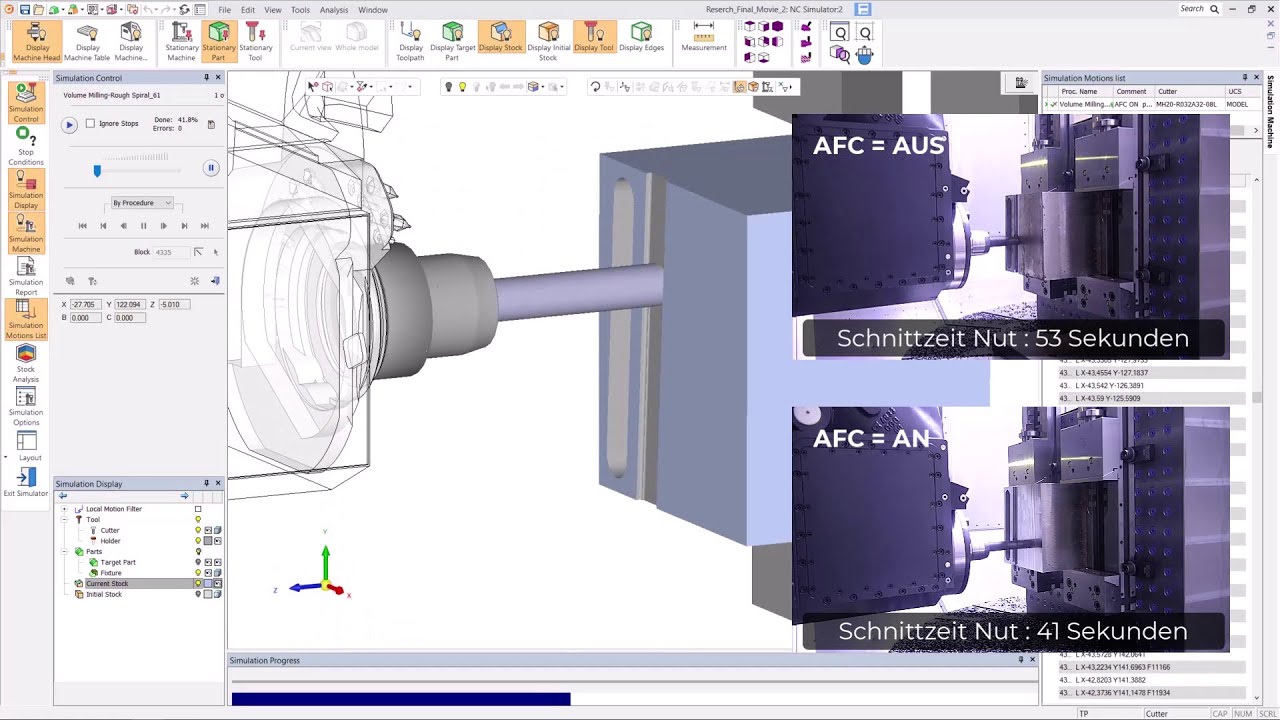

Automatische Vorschubanpassung beim Schruppen - Cimatron 2024 Highlights

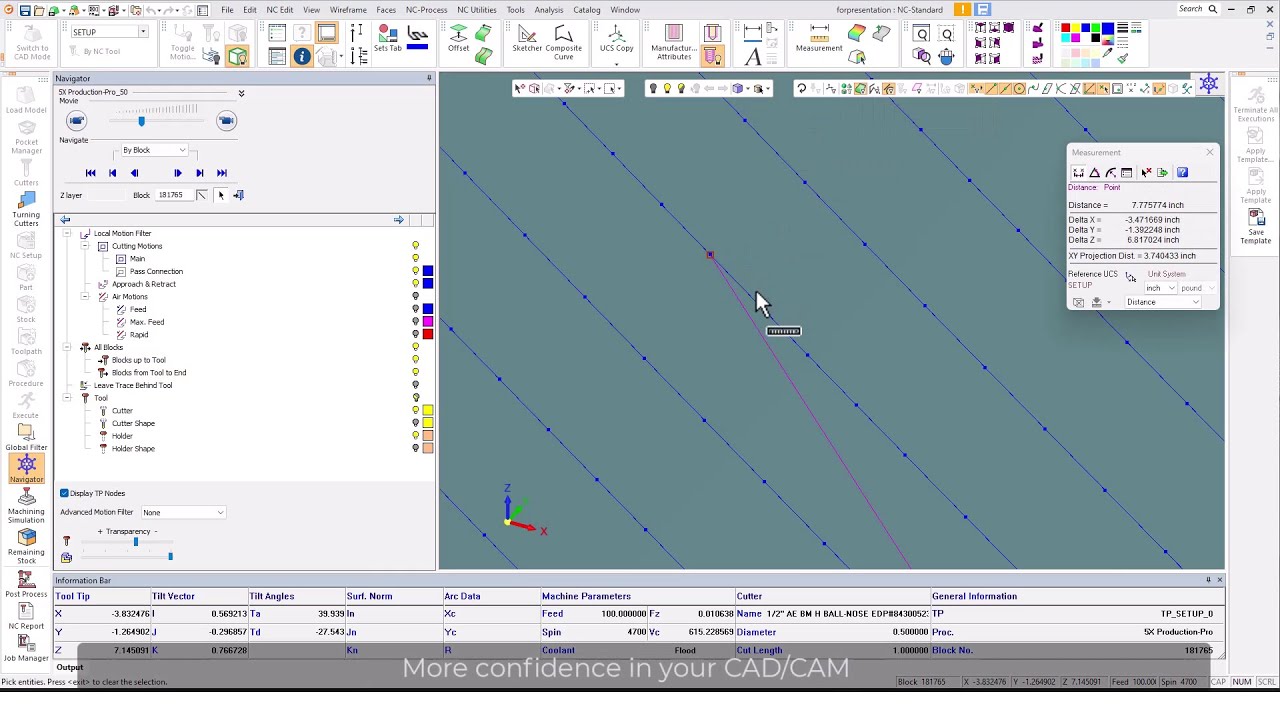

Werkzeugwegpunkte einblenden - Cimatron 2024 Highlights
Prozedur entsprechend Werkzeugstandzeit aufteilen - Cimatron 2024 Highlights

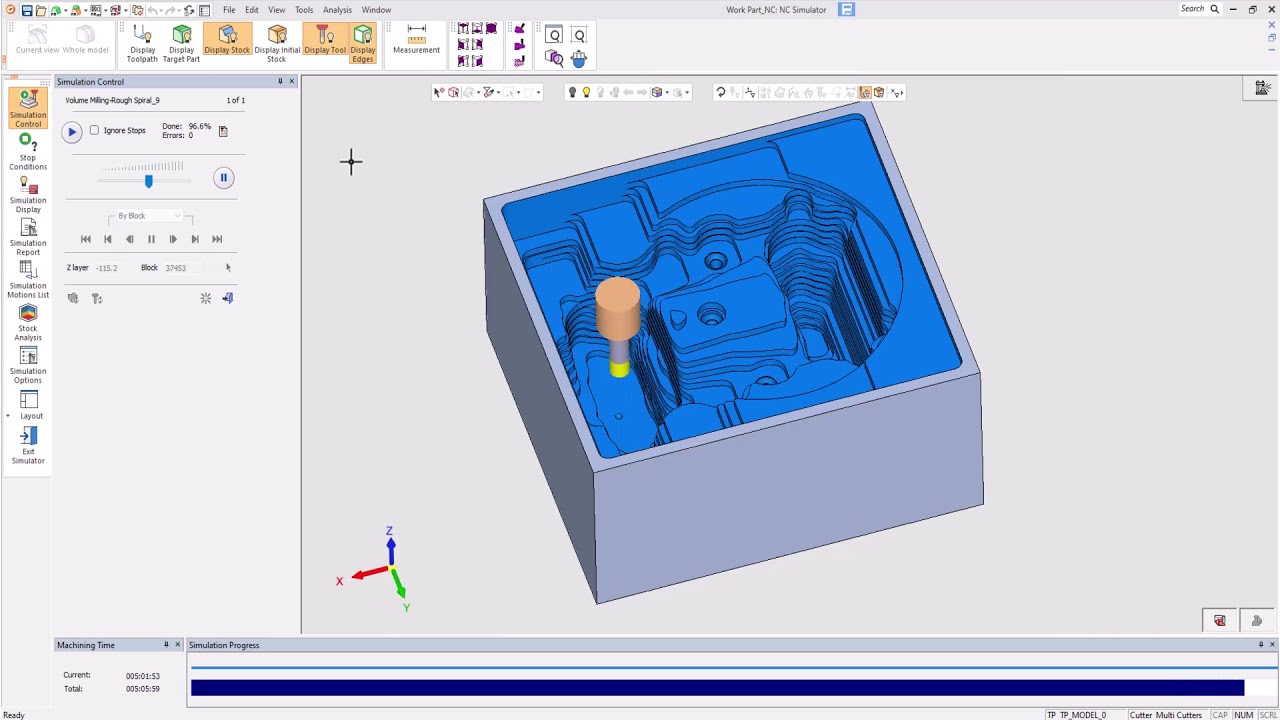

Vorbohren bei der Schruppbearbeitung - Cimatron 2024 Highlights
3-Achsen Anfasen und Entgraten - Cimatron 2024 Highlights

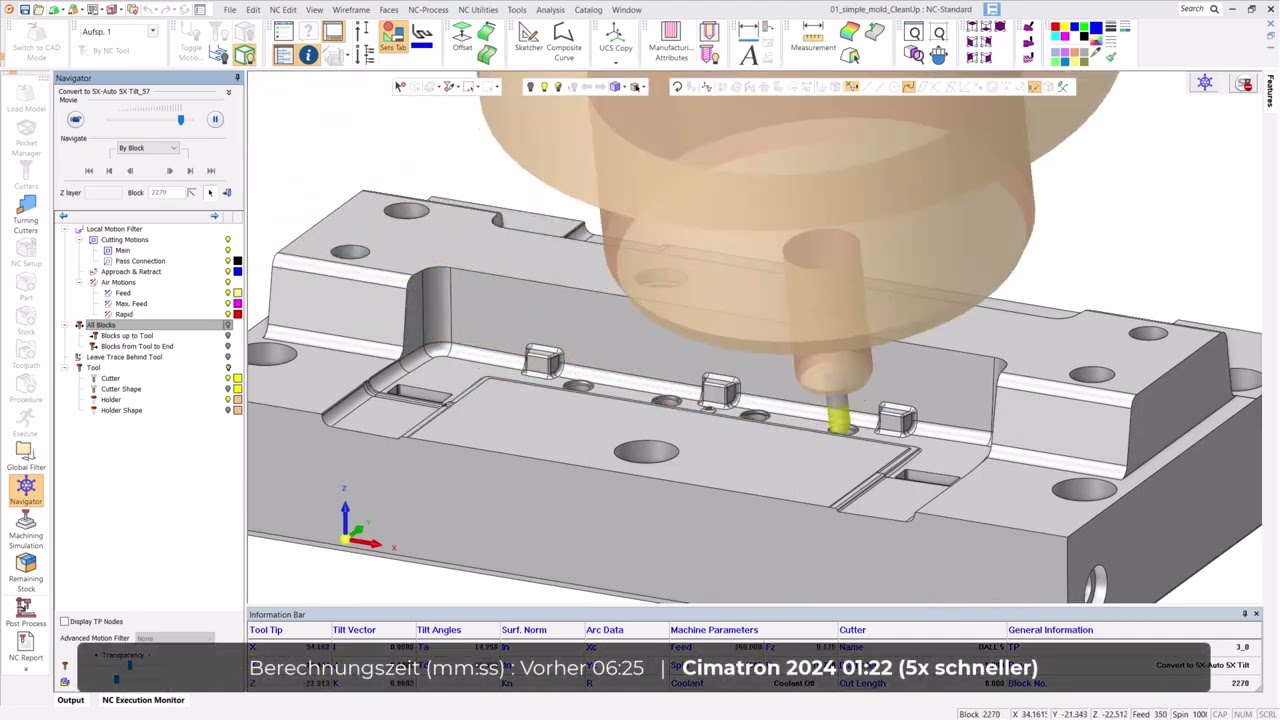

Neue 5X-Halterauslenkung - Cimatron 2024 Highlights
Qualitätsmessen - Cimatron 2024 Highlights

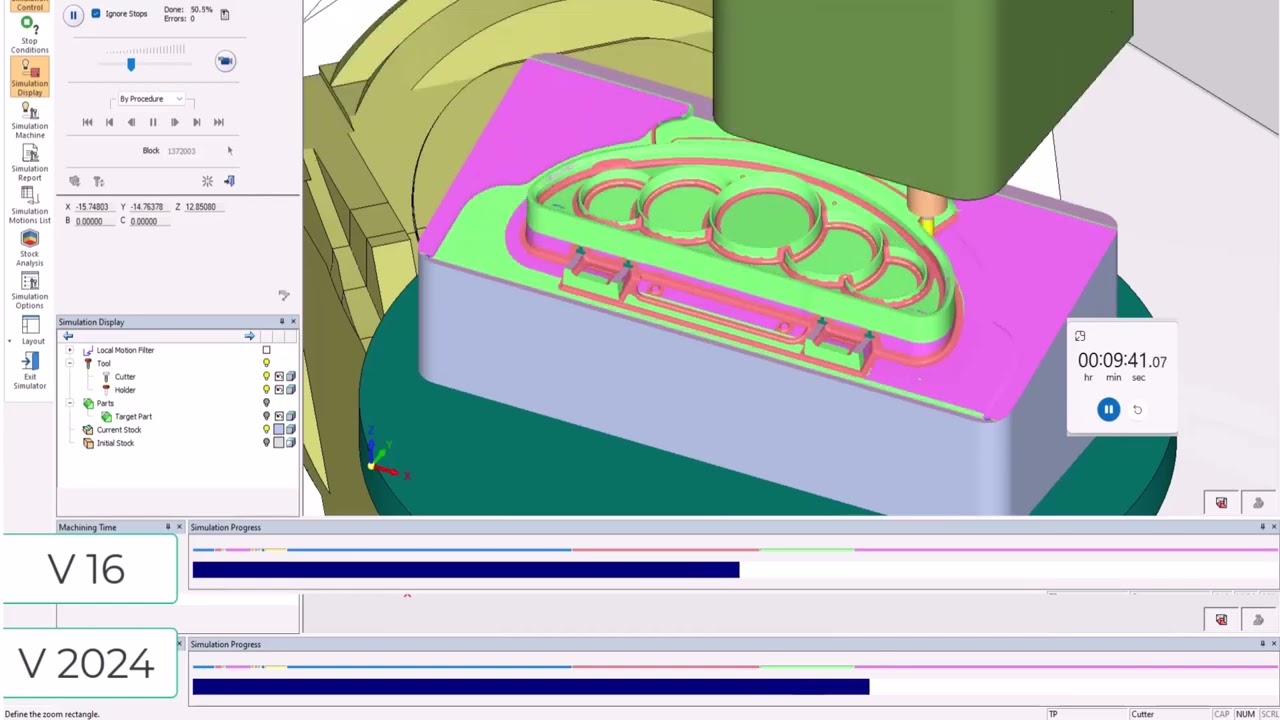

Performance-Steigerung des Simulators - Cimatron 2024 Highlights
Sequenzänderung beim Auto-Bohren - Cimatron 2024 Highlights

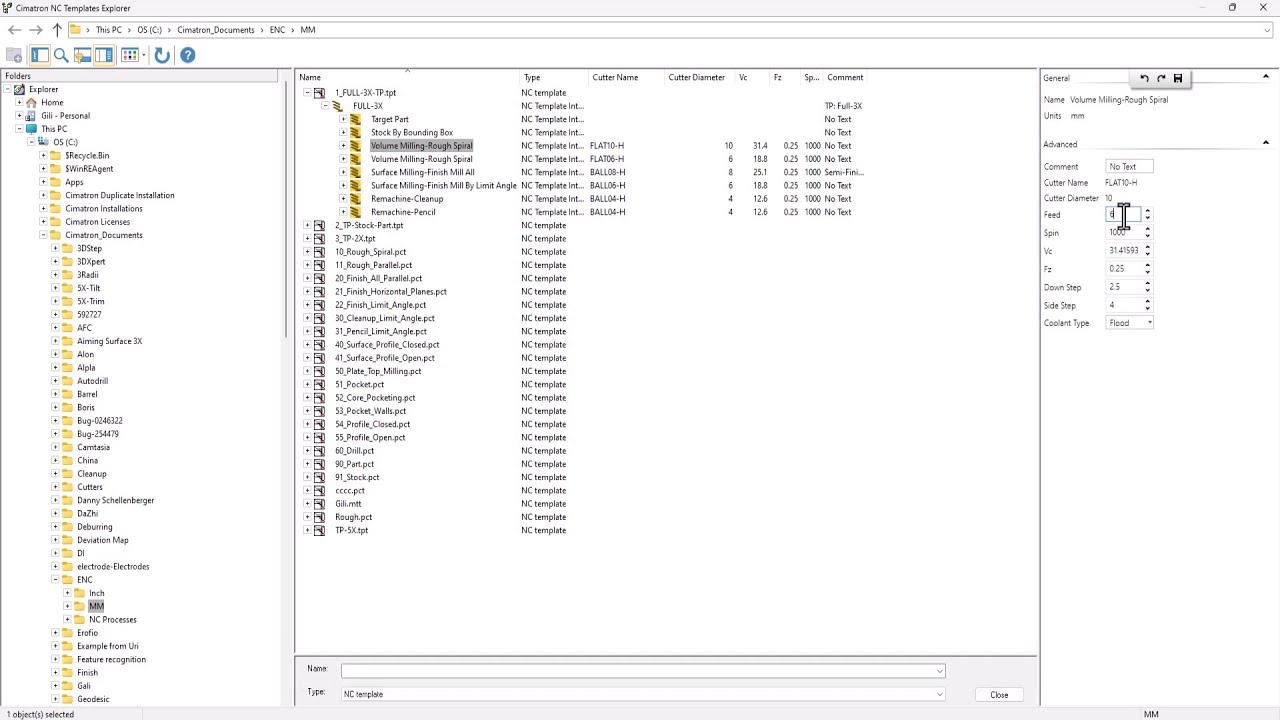

NC-Muster Manager - Cimatron 2024 Highlights

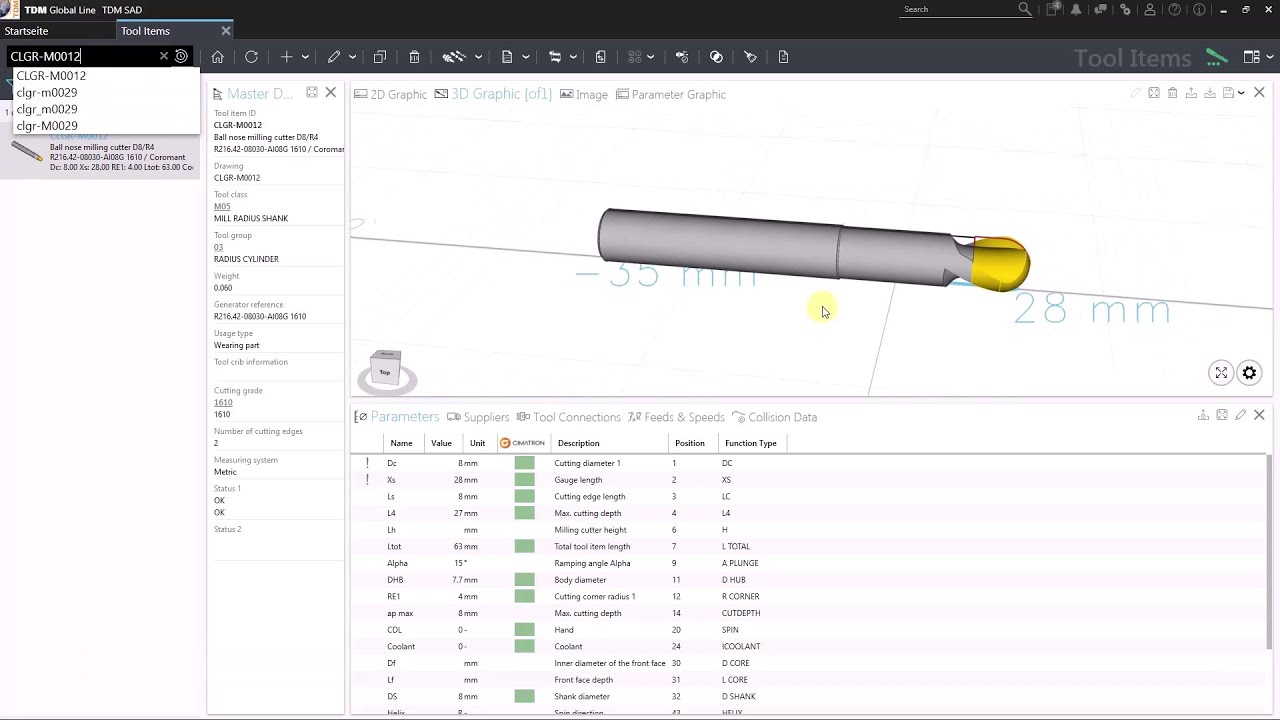

Anbindung TDM Bibliotheken - Cimatron 2024 Highlights
Anbindung CoroPlus® Werkzeugbibliothek - Cimatron 2024 Highlights
