Cimatron 2024'teki Yenilikler

Cimatron, gelişmiş takım yapımı için benzersiz araçlarla 2024 sürümünü güçlendiriyor

Cimatron 2024, Sandvik Coromant ile işbirliği yaparak yeni teknolojiyi bünyesine katarken temel yeteneklere odaklanmaya devam ediyor.

Ürünün tüm alanlarında yeni özellikler sunan 2024 sürümü, 5 temel alana odaklanan önemli bir sürümdür: Otomasyon, Basitleştirilmiş UX, Üretkenlik, Süreç Yönetimi ve Dijital Bağlantı.

Broşür İndir

Taslak Hazırlama/UI

  • Çoklu görünüm aralığı, çizim güncellemeleri için toplu işleme, yüzeyleri karıştırmak için teğet kontrolü ve iç adaları kapatmak için kolay bir seçenek dahil olmak üzere gelişmiş iş akışı geliştirmeleri.
    Batch drawing updates
    Toplu çizim güncellemeleri
  • Cimatron 2024 ayrıca taslak standartlarını kontrol etmek için temiz ve yeni bir GUI, geliştirilmiş taslak analizi görselleştirme ve pah yüzeylerinin otomatik zincir seçimini sunar.

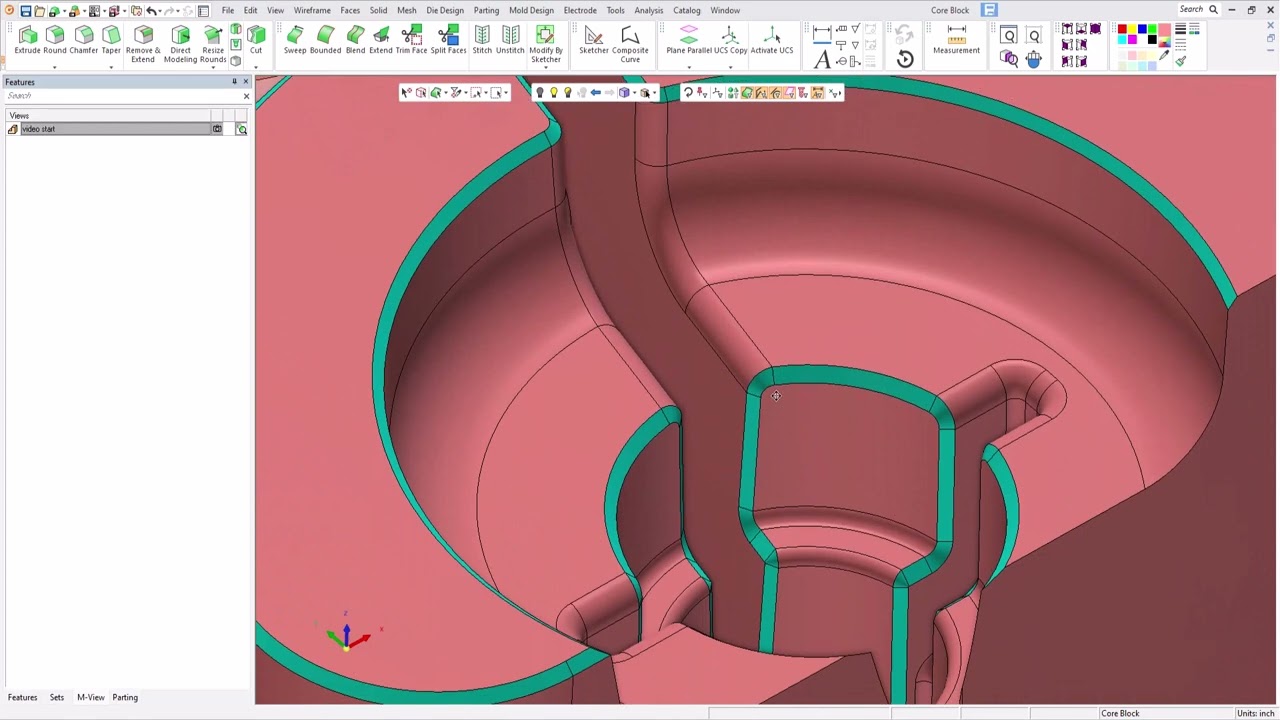

    Auto selection and chaining of chamfer faces
    Pah yüzeylerinin otomatik seçimi ve zincirlenmesi

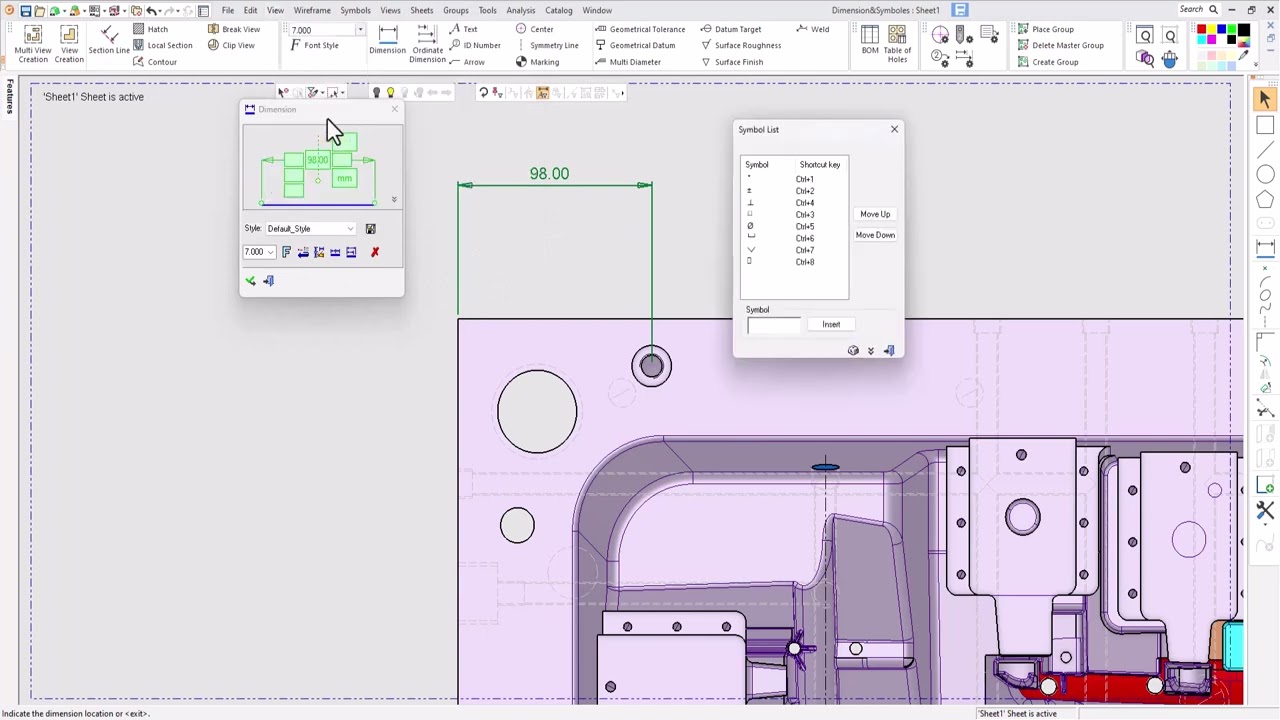

  • CAD kullanıcıları, PDF'leri gerçek geometri ve metin olarak içe aktarma, yeni minimum mesafe ölçülendirme, gelişmiş semboller ve geliştirilmiş geometrik veri ve toleranslama (GD&T) gibi 2D çizim için de birçok yeni özelliğin keyfini çıkaracaklar.
    Improved geometric datum and tolerancing (GD&T)
    Geliştirilmiş geometrik datum ve toleranslama (GD&T)

CAD

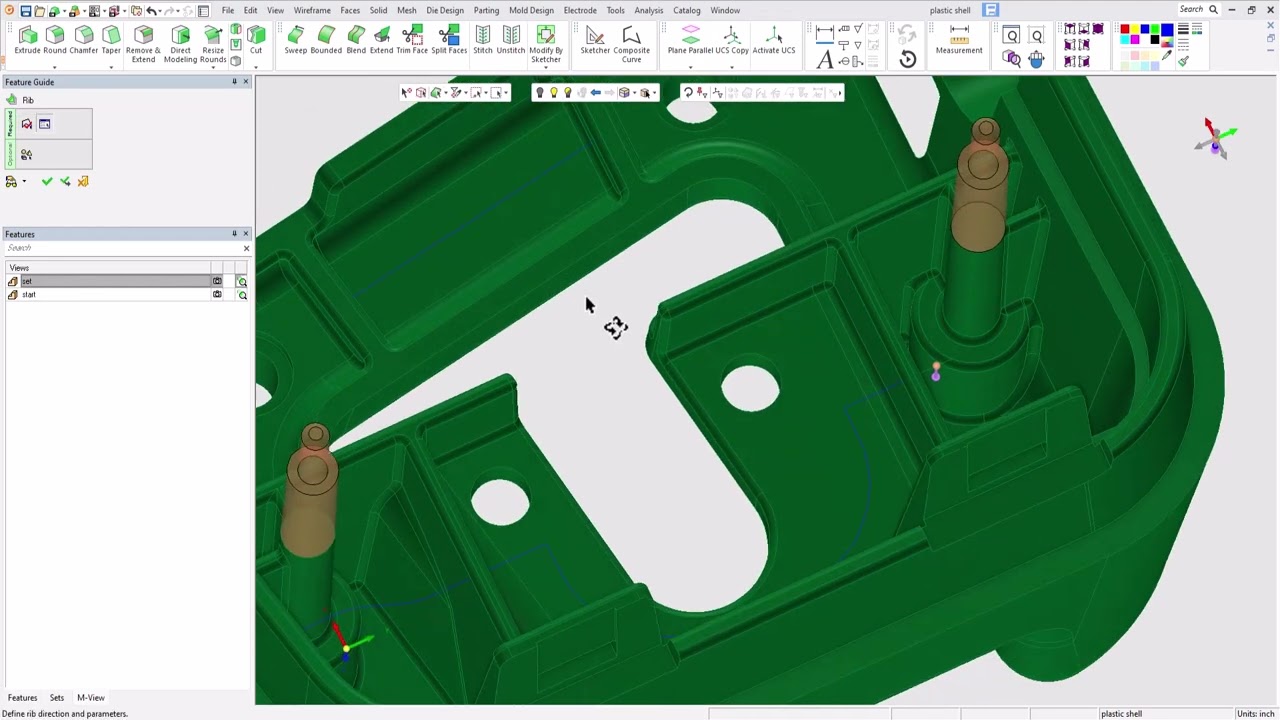

    • Kalıp üreticileri, tek bir işlemde birden fazla eğri üzerinde çalışmak ve nervür geometrisini parça yan duvarlarına otomatik olarak genişletmek için ek işlevsellik ile nervür yapımı için güçlü CAD geliştirmeleri kazanıyor. Buna ek olarak, Cimatron 2024 artık tam bir nervürün üretilemediği karmaşık senaryolarda kısmi nervürler oluşturabilir.
    • Kalıp tasarımında, 3D yollukların yapısı geliştirilerek sabit hacim, dikey yönlendirme veya kesit yönlendirme temelinde daha iyi tasarım kontrolü sağlanmıştır.
3D runner design
3D koşucu tasarımı

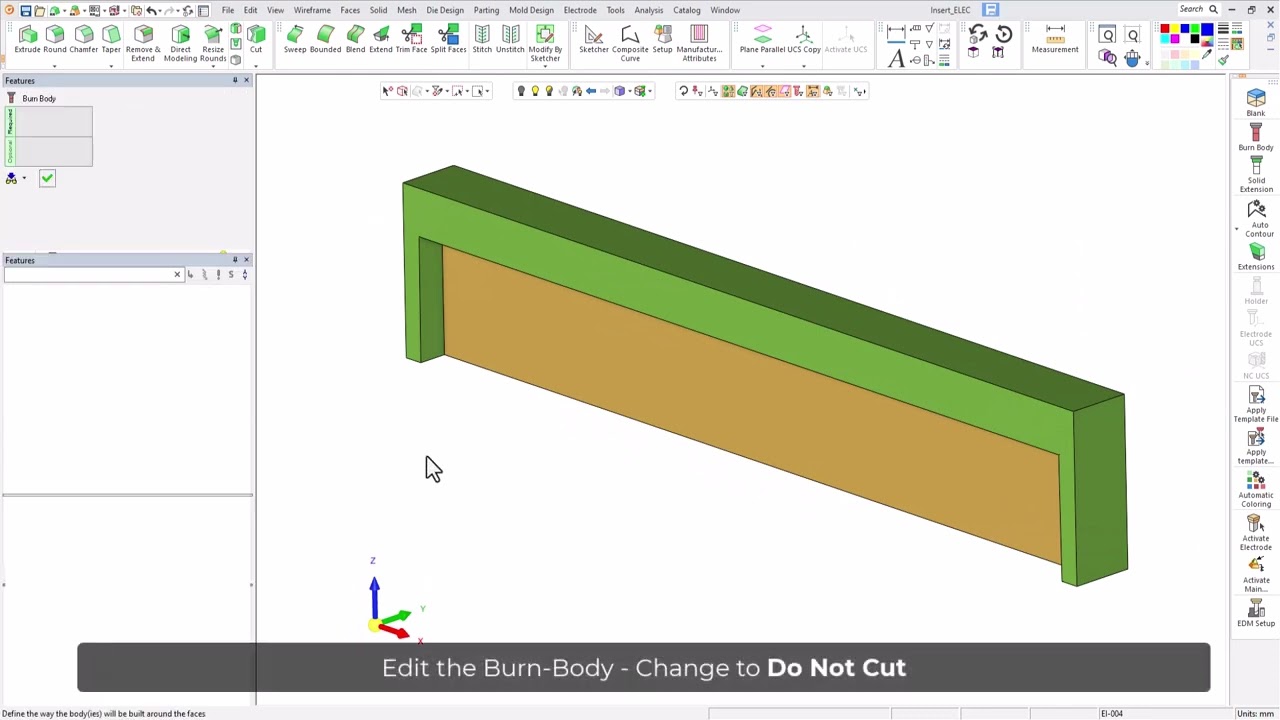

  • Elektrot tasarımı, kalıp üretim sürecinin kritik bir yönüdür. Version 2024, elektrot gövdesi şeklini optimize etmek için Burn Body işlemine yönelik otomasyon, elektrot uzantılarının kontrolü ve manuel yapı için kesmeme kuralları içerir.
  • Kalıp tasarımcıları, çatlak ve kırışıklık olmadan bir parçanın en iyi şekilde şekillendirilmesini sağlamak amacıyla çekme işlemi sırasında malzeme akışını kontrol etmek için artık kolayca 3D cer geometrisi oluşturabilir. Yeni rutin, kesit tipine göre çeki demiri oluşturacak ve sonucu otomatik olarak bağlayıcı yüzeylerle harmanlayacaktır.
    3D drawbead geometry
    3D çizim boncuğu geometrisi

CAM

  • Geliştirilmiş Otomatik İlerleme Kontrolü (AFC) rutini tamamen yeniden geliştirilmiştir ve ilerleme hızını otomatik olarak kontrol ederek kaba işleme operasyonları için talaş kaldırmayı optimize eder, bu da daha yumuşak hareket, daha hızlı işleme süreleri, daha uzun takım ömrü ve makine milinde ve eksenlerde daha az değişiklik sağlar. Sandvik Coromant ile yapılan canlı kıyaslama testleri CNC makinelerinde kesme süresini %10'dan fazla azaltmıştır.
    Automatically use remaining stock for 5-axis operations
    Kaba işleme için Otomatik Besleme Kontrolü (AFC), CNC makinesinde %10'un üzerinde kesme süresi azalması sağlar
  • Cimatron 2024, keskin kenarlar boyunca pahlar veya fileto şekilleri oluşturmak için yeni bir 3 eksenli çapak alma prosedürü sunar. CAM kullanıcıları, sabit genişlik veya sabit derinlikte pahların yanı sıra sabit genişlik veya sabit yarıçaplı filetolar oluşturabilir.
    3-axis deburring
    3 eksenli çapak alma
  • 5 eksenli işleme için yazılım artık kaba işleme sırasında önceki 3 eksenli operasyonlardan kalan stoğun otomatik olarak kullanılmasına izin veriyor. Bu, daha fazla stabilite için daha kısa kesicilerin kullanılmasını sağlar.
  • 5 eksenli otomatik eğme özelliği, bazı durumlarda 25 kata varan hesaplama süresi iyileştirmeleriyle önemli ölçüde geliştirilmiştir. Verimlilikteki bu önemli artış üretkenliği artırır ve genel işleme süresini azaltır.
    5-axis auto tilt
    5 eksenli otomatik eğim
  • Kaba işleme operasyonları sırasında ön delme için yeni bir seçenek, kesicilerin kör ceplere dalmasını önler. Cimatron, kaba işleme prosedürünün bir parçası olarak ön delme için optimum konumu ve derinliği otomatik olarak tanımlayacaktır.
  • Makine Üzerinde Denetim Problama modülü artık çok noktalı seçimi ve silindirik şekilli probları destekleyerek daha çok yönlü ve hassas denetim süreçleri sağlar.
    Multipoint selection for probing
    Problama için çok noktalı seçim

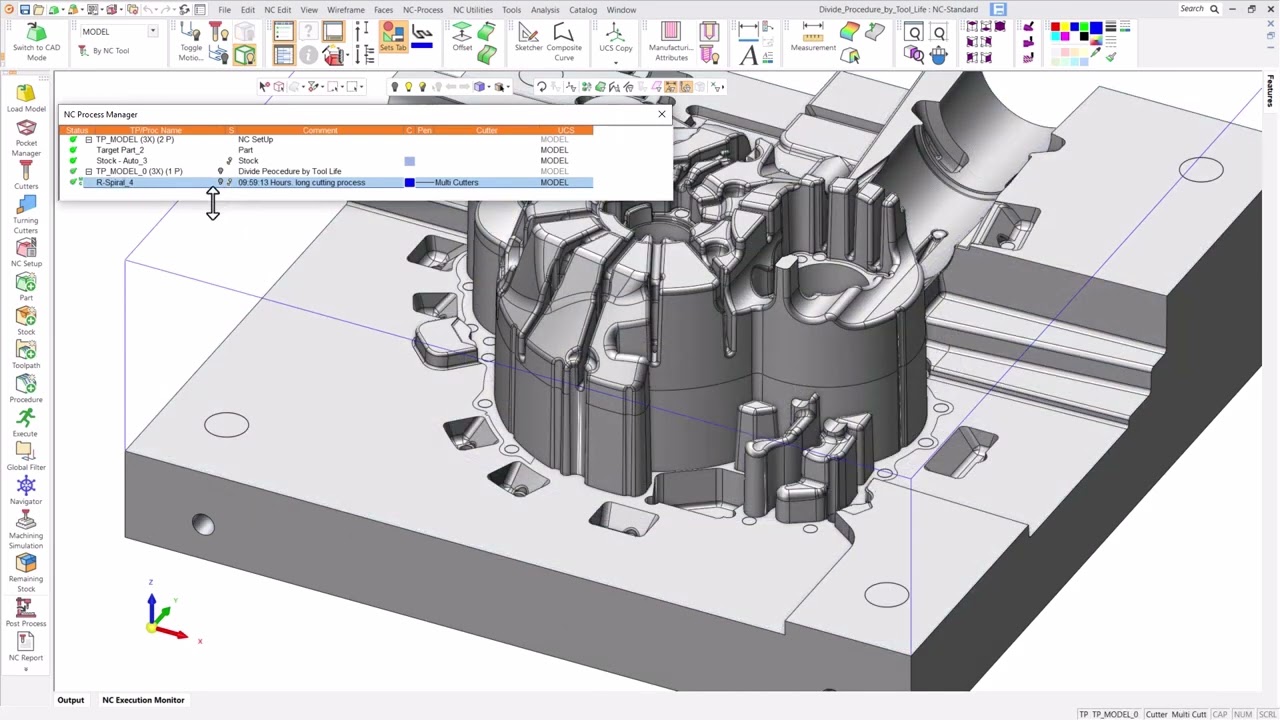

  • Takım yolları artık takım ömrüne veya kesme uzunluğuna göre bölünebilir, böylece işleme operasyonları sırasında daha fazla kontrol ve optimizasyon sağlanır. Kullanıcılar için düzenleme sürecini basitleştiren yeni bir NC Şablon Yöneticisi uygulanmıştır.
    Toolpath nodes help predict quality
    Takım yolu düğümleri kaliteyi tahmin etmeye yardımcı olur
  • Ek olarak, takım yolu düğümlerini görüntüleme yeteneği, CAM kullanıcılarına özellikle İnce Yüzey Kalitesi seçeneklerini kullanırken son işlem takım yollarının kalitesini tahmin etmede yardımcı olan değerli görselleştirme özellikleri sunar. Ayrıca, takım yolu simülatörü hesaplama süresi önemli ölçüde iyileştirilerek ortalama %30'un üzerinde verimlilik artışı sağlanmıştır.

Dijital Bağlantı

  • Cimatron 2024, dijital bağlantıya güçlü bir vurgu yapıyor ve bu sürüm, CoroPlus® Takım Kitaplığı ve TDM takım yönetim sistemi ile doğrudan entegrasyon kurarak Sandvik Coromant'ın gücünü ortaya çıkarıyor.

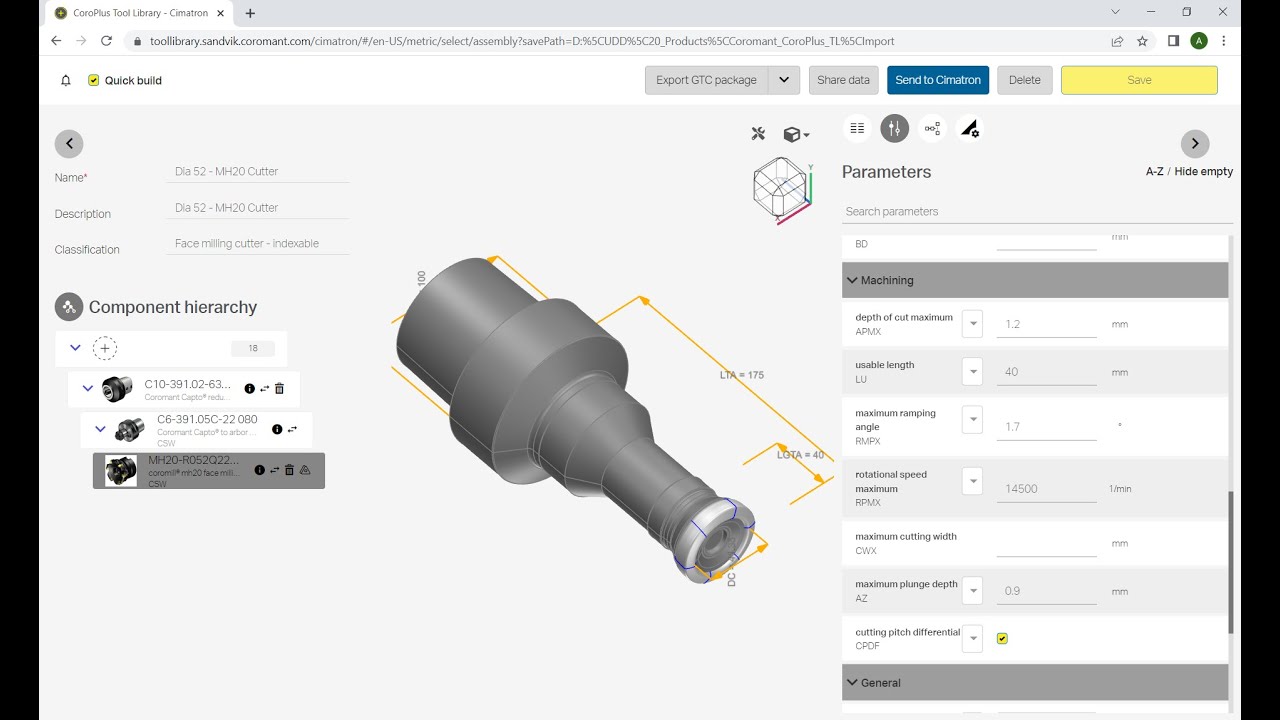

    CoroPlus® Tool Library connection
    CoroPlus® Takım Kitaplığı bağlantısı
  • CoroPlus® Takım Kütüphanesi'nden yararlanarak, kullanıcılar 900.000'den fazla kesici takım öğesinden oluşan geniş bir koleksiyona erişebilir ve sistem malzeme, işlem ve takım tipine göre akıllı takım önerilerinde bulunur. Bu entegrasyon, manuel veri girişine gerek kalmadan daha iyi sonuçlar sağlayarak işleme sürecini optimize eder.
    TDM library connection
    TDM kütüphane bağlantısı
  • Cimatron 2024, NCSIMUL kullanarak G kodunu simüle etmek isteyen müşteriler için NCSIMUL'a yeni bir entegrasyon içerir. G-Code, Parça, Stok, Fikstür ve kesme takımları gibi tüm ilgili veriler otomatik olarak Job Manager'dan NCSIMUL'a aktarılır.
    NC SIMUL
    NC SIMUL

Ürün Öne Çıkan Videolar

Boyutlar ve Geometrik Datum ve Toleranslama (GD&T) - Cimatron 2024 Öne Çıkanlar
Kalıp Yollukları - Cimatron 2024 Öne Çıkanlar

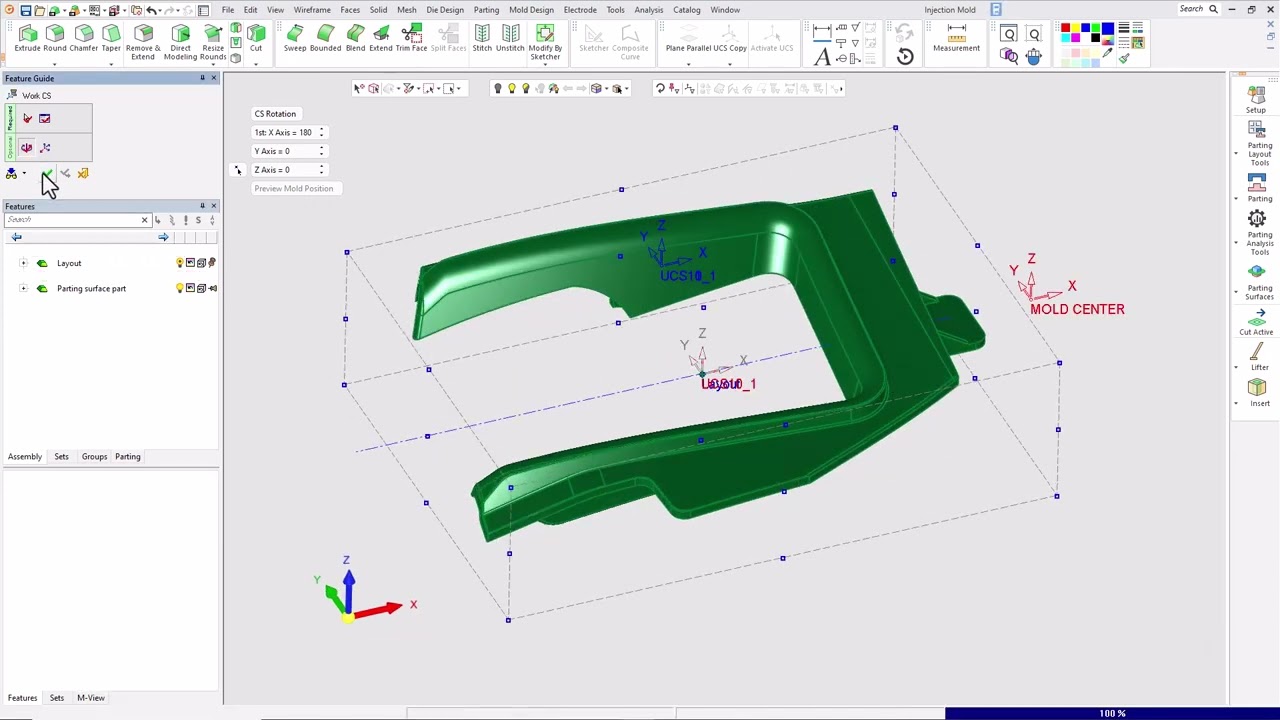

Kalıp İş Koordinat Sistemi (WCS) - Cimatron 2024 Öne Çıkanlar
Otomatik Kaburga Tasarımı - Cimatron 2024 Öne Çıkanlar
Elektrot Yanık Gövdesi - Cimatron 2024 Öne Çıkanlar
Elektrot Yanık Gövdesi - Kesmeyin - Cimatron 2024 Önemli Noktalar
Pah yüzeyleri için zincir seçimi - Cimatron 2024 Öne Çıkanlar
3D Drawbead yapımı - Cimatron 2024 Öne Çıkanlar
Otomatik Besleme Kontrolü (AFC) - Cimatron 2024 Öne Çıkanlar
Takımyolu Noktaları - Cimatron 2024 Öne Çıkanlar
NC Bölme Prosedürü - Cimatron 2024 Öne Çıkanlar
İç Kaba İşleme Operasyonlarında Ön Delme - Cimatron 2024 Öne Çıkanlar
5 Eksenli Otomatik Eğme - Cimatron 2024 Öne Çıkanlar
3 Eksenli Çapak Alma - Cimatron 2024 Öne Çıkanlar
Makine Üzerinde Denetim / NC Problama - Cimatron 2024 Öne Çıkanlar
Takımyolu Simülasyon Hızında İyileştirmeler - Cimatron 2024 Öne Çıkanlar
Tek Sondaj Sekansını Düzenle - Cimatron 2024 Öne Çıkanlar
NC Şablon Yöneticisi - Cimatron 2024 Öne Çıkanlar
CoroPlus® Takım Kitaplığı - Cimatron 2024 Öne Çıkanlar
TDM Takım Yönetim Sistemi - Cimatron 2024 Öne Çıkanlar
